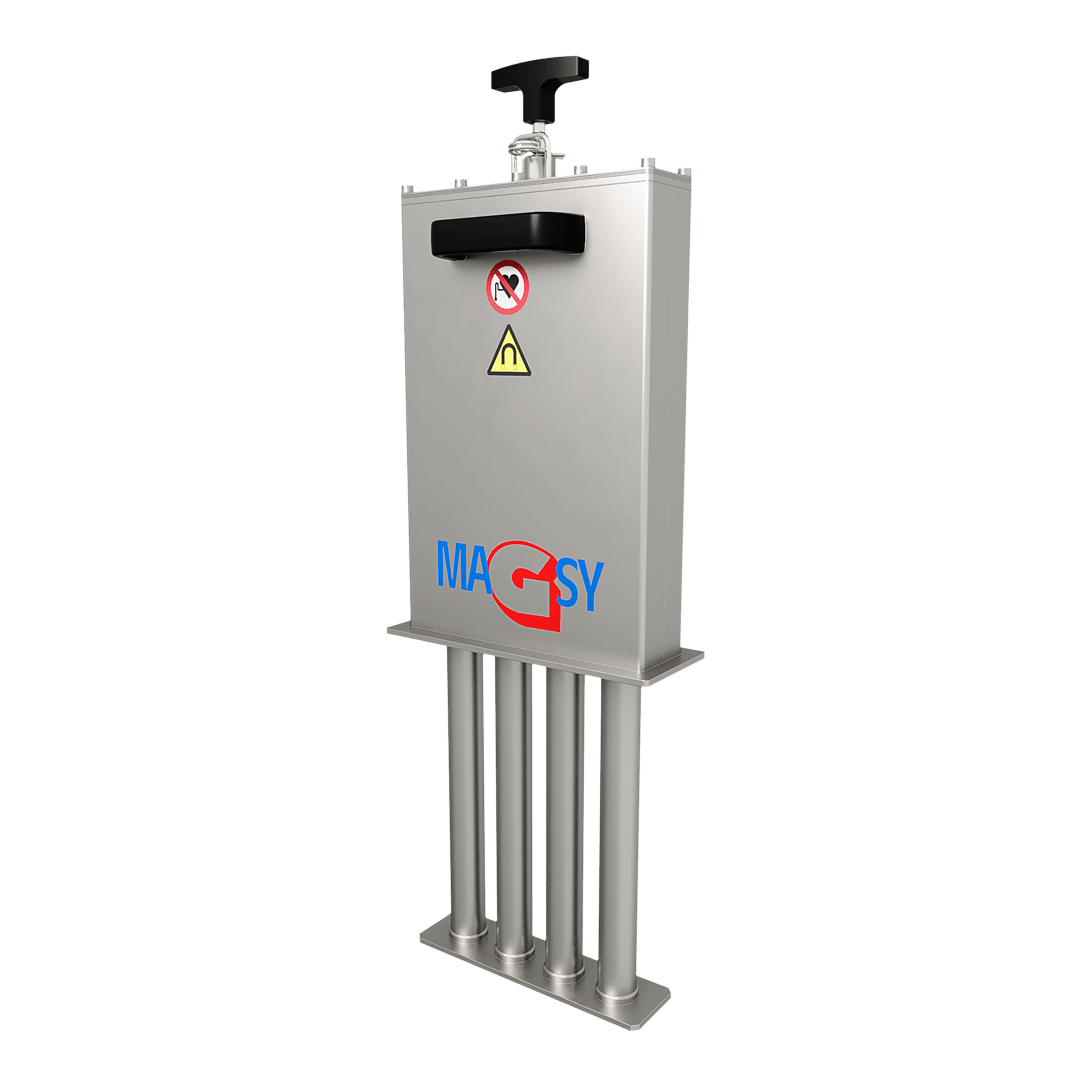

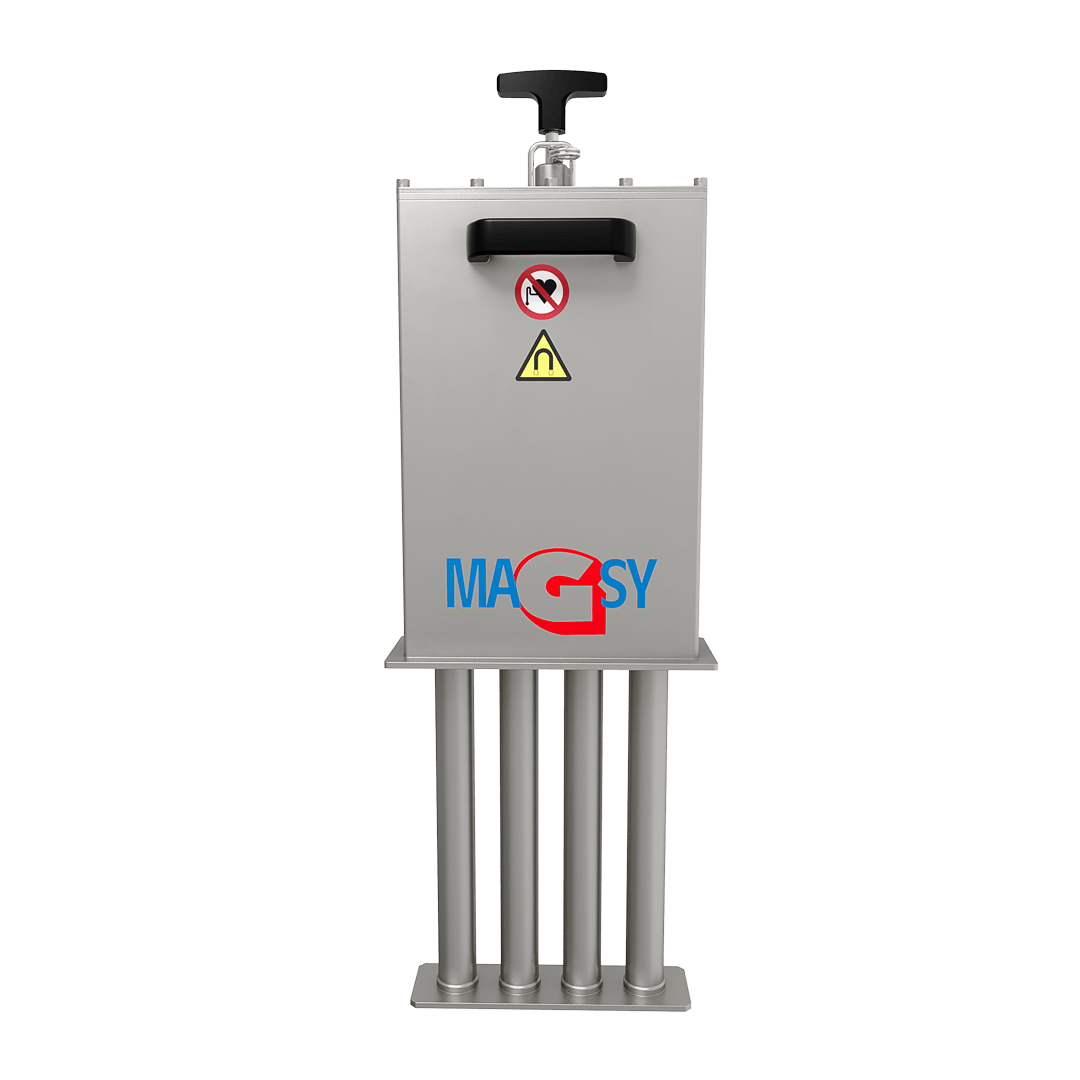

MAGSY produce grilaje magnetice acoperite independente in principal la comanda, in functie de dimensiunile specificate de client.
- Domenii de aplicare
- Industria de inginerie
- Industria ceramica
- Industria prelucratoare
- Sisteme de racire a lichidelor
- Industria hârtiei
Domenii de utilizare în exploatarea industrială:
Separare pentru protecția tehnologiei în exploatare

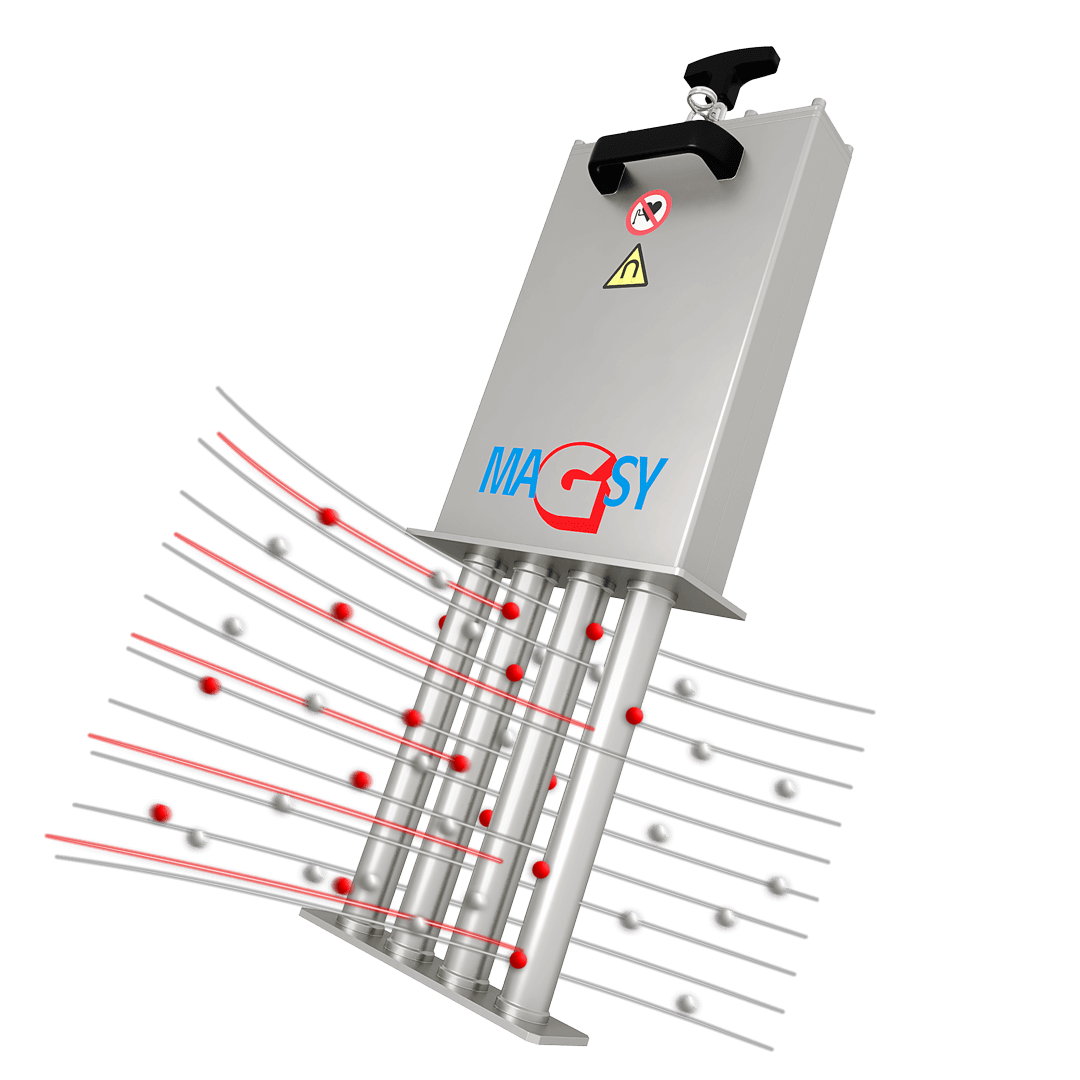

Prin instalarea unei grilaje magnetice acoperite puteți preveni deteriorarea unităților tehnologice conexe, deoarece grilajul magnetic acoperit reține impuritățile metalice magnetice care ar putea deteriora aceste tehnologii. De exemplu, canalele de răcire ale uneltelor răcite sunt deteriorate în cazul în care impuritățile metalice pătrund în aceste canale. Uneori, impuritățile metalice sunt atât de fine încât se depun treptat în canal până când îl blochează complet. Sitele și țesăturile filtrante pot fi ineficiente în unele cazuri, deoarece impuritățile metalice au dimensiuni de ordinul micronilor, care sunt captate în mod fiabil de separator, dar trec prin site și țesături filtrante.
Separarea pentru curățenia produsului
Prezența impurităților metalice în emulsiile de răcire poate duce la deteriorarea calității prelucrării (zgârieturi, zgârieturi). Instalarea grătarelor acoperite duce la o îmbunătățire semnificativă a calității prelucrării, iar calitatea suprafeței produsului prelucrat final se îmbunătățește considerabil într-un interval scurt de timp.
În alte domenii de producție, cum ar fi industria ceramică, calitatea produsului final poate fi afectată de prezența punctelor negre, care sunt uneori atât de fine încât nu pot fi captate de țesăturile filtrante și se manifestă doar pe separatoarele magnetice. Avantajul acestui tip de grătar magnetic acoperit este în principal faptul că îl puteți amplasa în diferite jgheaburi de alimentare și de scurgere datorită rezistenței sale semnificative la umiditate.
Economie de costuri de exploatare
La fel ca și asupra calității produsului final, instalarea grătarului acoperit are un impact semnificativ asupra economiilor de costuri de exploatare în ceea ce privește ascuțirea uneltelor de prelucrare. După testele de exploatare efectuate la mari companii multinaționale, unde se cheltuiesc sume mari de bani lunar pentru ascuțire, economiile au fost calculate în mod demonstrabil cu zeci de procente.
Soluție tehnică
Tuburile magnetice ale grilajului acoperit sunt proiectate în general pentru ansambluri de tip „grilaj” și sunt fabricate în mod standard din oțel inoxidabil 1.4301 / AISI 304. În cazul în care este necesară instalarea grătarelor magnetice acoperite în materiale agresive, putem furniza o variantă fabricată din materialul 1.4404 / AISI 316L.
Datorită peretelui foarte subțire al tubului de acoperire, care este prelucrat până la o grosime de 0,6 mm, obținem o forță magnetică foarte mare la suprafața acestuia. Diametrul standard al tuburilor de acoperire este de până la 31,0 mm. Elementele portante ale tuburilor magnetice sunt fabricate în mod standard din materiale plate cu o grosime de 4 mm. Suprapunțile de acoperire au în mod standard grosimi de la 2 la 3 mm.
În prezent, utilizăm exclusiv magneți permanenți foarte puternici din neodim (magneți NdFeB), care, datorită forței lor unice și, deocamdată, celei mai mari dintre magneții permanenți, garantează captarea fiabilă și, mai ales, reținerea (fixarea) impurităților metalice pe tubul de acoperire. Magnetii feriti utilizati anterior nu mai sunt folositi aproape deloc pentru acest tip de separare.
Acesti magneți permanenți din neodim sunt inserați într-un tub de acoperire din oțel inoxidabil. În prezent, oferim în mod standard 6 grade de inducție magnetică, forțe magnetice care diferă în funcție de tipul de mediu în care este amplasată grila acoperită. Unele grade au o forță de reținere mai mare, altele au o valoare mai mare a câmpului magnetic – mai multe informații despre proprietățile magnetice.
Principalele avantaje ale grătarelor magnetice acoperite MRZ
- Rezistență maximă la umiditate
- Magnetele sunt protejate pe toată durata utilizării, inclusiv în timpul curățării, ceea ce previne deteriorarea lor
- Inducție magnetică ridicată – până la 6 grade de forță magnetică și de rupere = eficiență foarte ridicată a separării magnetice în comparație cu grătarele obișnuite cu magneți ferici
- Curățare foarte comodă, rapidă și SIGURĂ a tuburilor magnetice
Specificații tehnice de bază MRZ
Echipament magnetic
- Magneți NdFeB foarte puternici, în tuburi de protecție
- Standard: magnet inelar exterior Ø= 29 mm, tub exterior Ø= 31-32 mm
Rezistența termică a materialului magnetic
- Standard: până la 80 ˚C
- Opțional: până la 150 ˚C (sau mai mult)
Puterea magnetică
- Se poate alege dintre 6 niveluri, I – VI, în funcție de sarcina de separare și condițiile de funcționare
Sistemul de grătare
- Tuburi de acoperire staționare din oțel inoxidabil, miezuri magnetice extrase
Materialul grătarelor și tuburilor de acoperire
- Standard: oțel inoxidabil 1.4301 / AISI 304.
- Opțional: oțel inoxidabil 1.4404 / AISI 316L
Toate materialele sunt certificate în conformitate cu standardele UE.
Finisaje
- Cadru grilaj: sablare mecanică cu amestec ceramic
- Suprafața exterioară a tuburilor: sablare mecanică sau, opțional, lustruire
Prelucrare mecanică
- Toate prelucrările mecanice sunt efectuate pe mașinile proprii ale bazei de producție și cu tehnologia mecanică proprie MAGSY CZ.
Suduri ale pieselor
Realizate în conformitate cu cerințele standardelor tehnologice în vigoare pentru sudarea materialelor inoxidabile. Controlul riguros al sudurilor garantează o calitate ridicată a produselor finite.
Sistem de curățare
Miezurile magnetice sunt fixate permanent și protejate împotriva umidității, chiar și în timpul curățării grătarelor magnetice acoperite.

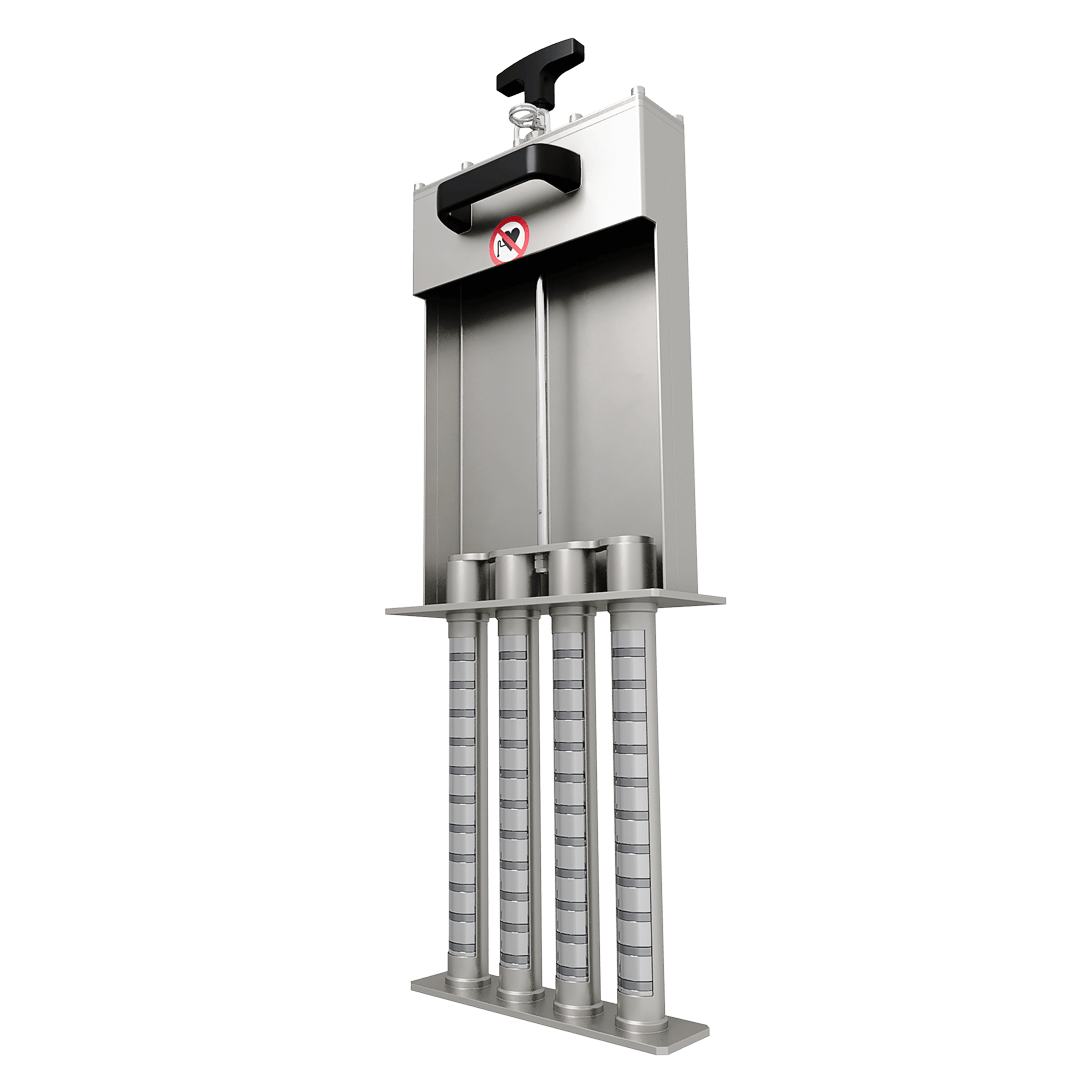

- După deblocarea clemei de siguranță, trageți miezurile magnetice cu ajutorul mânerului în partea superioară a separatorului magnetic acoperit.
- Astfel, partea inferioară – tuburile de acoperire din oțel inoxidabil – se demagnetizează și metalele cad (datorită proprietăților naturale ale impurităților metalice captate de aceste tipuri de separatoare magnetice – cu caracterul unui noroi lipicios – aceste impurități trebuie, de obicei, clătite cu apă).
- Reintroduceți miezurile în tuburile din oțel inoxidabil, ceea ce va duce la remagnetizare.
Întrebați-ne – vă vom sfătui!
Producția la comandă este punctul nostru forte.
