Separator magnetic cu plăci

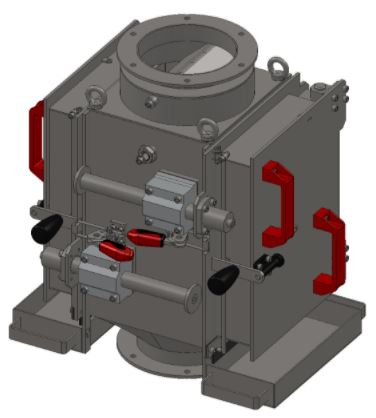

Separator magnetic cu placă MSP – UP

Separatorul magnetic cu placă MSP – UP este un separator curățat manual pentru amestecuri uscate cu proprietăți de curgere mai slabe – cu un sistem de curățare confortabil și sigur.

Separatorul magnetic cu placă MSP-UP este cel mai frecvent utilizat tip de separator curățat manual pentru amestecuri uscate cu proprietăți de curgere mai slabe.

Modele și soluții de separatoare

MSP-UP este fabricat fie pentru conectarea la conducte circulare, fie la conducte pătrate.

Modele MSP-UP fabricate standard, dimensiuni:

• Pentru conducte circulare cu diametre: 100; 150; 200; 250; 300 mm
• Pentru conducte pătrate cu dimensiuni: 100×100; 150×150; 200×200; 250×250; 300x300mm

Dacă este necesar (dimensiuni de conectare atipice, mai mari decât dimensiunile standard menționate, înălțime de construcție insuficientă), MAGSY este pregătită să producă MSP UP cu dimensiuni modificate, la comandă.

Separatorul magnetic pentru instalare în conducte DN 200 cu magneți ferici (MSP 200 F – UP) este disponibil în stoc și poate fi livrat imediat!

Principalele avantaje ale separatorului cu placă MSP – UP:

• Separarea materialelor greu permeabile cu tendință de aglomerare
• Separarea materialelor abrazive
• Posibilitatea de a monta magneți fericiți și magneți neodimici NdFeB foarte puternici pentru a atinge nivelul maxim de separare magnetică
• Câmp magnetic cu patru sau șapte circuite magnetice
• Permite separarea chiar și a impurităților feromagnetice mai mari (șuruburi, cuie, etc.)
• Capac de separare reglabil (ușor de îndepărtat, dacă este necesar)
• Accent pe siguranța ridicată a muncii – magneții sunt fixați ferm de corpul separatorului
• Magneții din ușă sunt acoperiți cu tablă inoxidabilă – magneții nu sunt în contact direct cu materialul separat
• Ușa este prevăzută cu un „nas” care protejează metalele capturate împotriva revenirii în materialul separat
• Nivel înalt de prelucrare mecanică – cele mai bune materiale utilizate, precizie ridicată a prelucrării mecanice, rezistență, durabilitate, pregătire pentru montare

Specificații tehnice de bază MSP-UP

Echipament magnetic

Magneți fericiți sau NdFeB foarte puternici

Rezistența termică a materialului magnetic

• standard: până la 80 ˚C
• opțional: până la 150 ˚C

Putere magnetică

• magneți ferici: 2000 – 2500 G
• magneți neodimici NdFeB: 6000 – 7000 G

Curățarea separatorului

• Curățarea separatorului se efectuează când fluxul de material este oprit
• Ușile magnetice sunt echipate cu un sistem de ghidare liniar, datorită căruia se pot deschide foarte ușor, confortabil și în siguranță. După deschiderea ușilor, în al doilea pas, magneții se extrag din carcasa de acoperire din oțel inoxidabil. Astfel, se produce demagnetizarea, iar toate metalele capturate cad într-un recipient pregătit (parte a separatorului). Astfel, nu mai este necesară îndepărtarea manuală a impurităților metalice și se elimină posibilitatea rănirii mâinilor operatorului (de exemplu, prin prinderea degetelor între ușa magnetică și impuritățile metalice). După golirea impurităților din recipient, ușa poate fi închisă din nou și separatorul este gata pentru următoarea separare. Principiul de curățare este ilustrat mai jos prin animație.

Finisaj neted al plăcii magnetice În cazuri foarte rare, în special în medii cu mult praf, se poate întâmpla ca în timpul curățării să rămână pe placa magnetică impurități metalice foarte fine (praf, pilini etc.). Prin urmare, pentru a elimina cu ușurință aceste impurități nedorite, oferim o placă magnetică cu o finisare foarte netedă, în care toate îmbinările dintre magneți sunt ascunse. Impuritățile lipite se pot șterge apoi cu ușurință de pe placa magnetică cu o cârpă.

În cazul în care separatorul este echipat cu magneți de neodim foarte puternici, ușile sunt atrase una de alta cu o forță mare (în special în cazul separatoarelor cu intrare DN 100, 150). În aceste cazuri, instalăm un sistem îmbunătățit de deschidere a ușilor, care asigură că acestea nu se închid spontan. Siguranță ridicată la locul de muncă!

Material

• standard: oțel inoxidabil 1.4301 / AISI 304.
• opțional: oțel inoxidabil 1.4404 / AISI 316L (pentru pH acid)

Materialul garniturii ușii

• standard: garnitură de cauciuc de calitate corespunzătoare sarcinii de separare și condițiilor de funcționare
• opțional: garnitură alimentară conformă cu industria alimentară

Toate materialele sunt certificate în conformitate cu standardele UE.

Finisaje

• sablare mecanică – pentru industria alimentară, colțurile și sudurile din interiorul carcasei sunt prelucrate în conformitate cu cerințele standardelor alimentare (opțional).
• Opțional, se poate livra și în versiune lustruită

Elemente de conectare

• standard cu flanșă conform dimensiunii corespunzătoare a conductei
• sau opțional cu clemă JACOB conform dimensiunii corespunzătoare a conductei

Contrafabricile sunt parte integrantă a produsului. Alte elemente de conectare (de exemplu, „tub neted”) ca versiune non-standard sunt disponibile opțional.

Prelucrare mecanică

• Toate prelucrările mecanice sunt efectuate pe mașinile proprii ale bazei de producție și cu tehnologia mecanică proprie MAGSY CZ.

Sudarea pieselor

• Efectuată în conformitate cu cerințele standardelor tehnologice în vigoare pentru sudarea materialelor inoxidabile. Controlul riguros al sudurilor garantează o calitate ridicată a produselor finite.
