Separator magnetic pentru filtre textile

Domeniu de utilizare

• Industria chimică
• Industria alimentară
• Industria farmaceutică
• Industria mecanică
• Industria ceramică…

și multe alte sectoare industriale în care este necesară captarea impurităților magnetice metalice din lichide sau substanțe similare apropiate de starea lichidă și care sunt transportate prin sisteme de filtrare

Soluție magnetică

Magsy oferă pentru barele magnetice pentru filtre textile mai multe grade de inducție magnetică – forță magnetică. În funcție de tipul de material care trebuie să treacă prin barele magnetice, este necesar să se aleagă forța magnetică adecvată, pe care experții noștri v-o vor recomanda în urma consultării mediului dvs. de producție și a posibilităților tehnologice.

Pentru unele aplicații de separare, este necesar să se aleagă un circuit magnetic mai profund, astfel încât impuritățile metalice să fie parțial atrase de la o distanță mai mare și apoi reținute ferm (se aplică în general pentru separarea magnetică, captarea impurităților feromagnetice mai mari), pentru unele aplicații este necesar, dimpotrivă, să se reducă adâncimea circuitului magnetic la minimum, astfel încât forța de „fixare” să fie cât mai mare și chiar și cele mai fine impurități feromagnetice (de tipul noroiului lipicios) să fie reținute în mod fiabil după captarea lor. Toate acestea în combinație cu o perete foarte subțire, care separă lichidul de magneți (de obicei, grosimea variază între 0,5 și 0,7 mm, în funcție de forța magnetică aleasă și de cerințele de calitate ale separării magnetice).

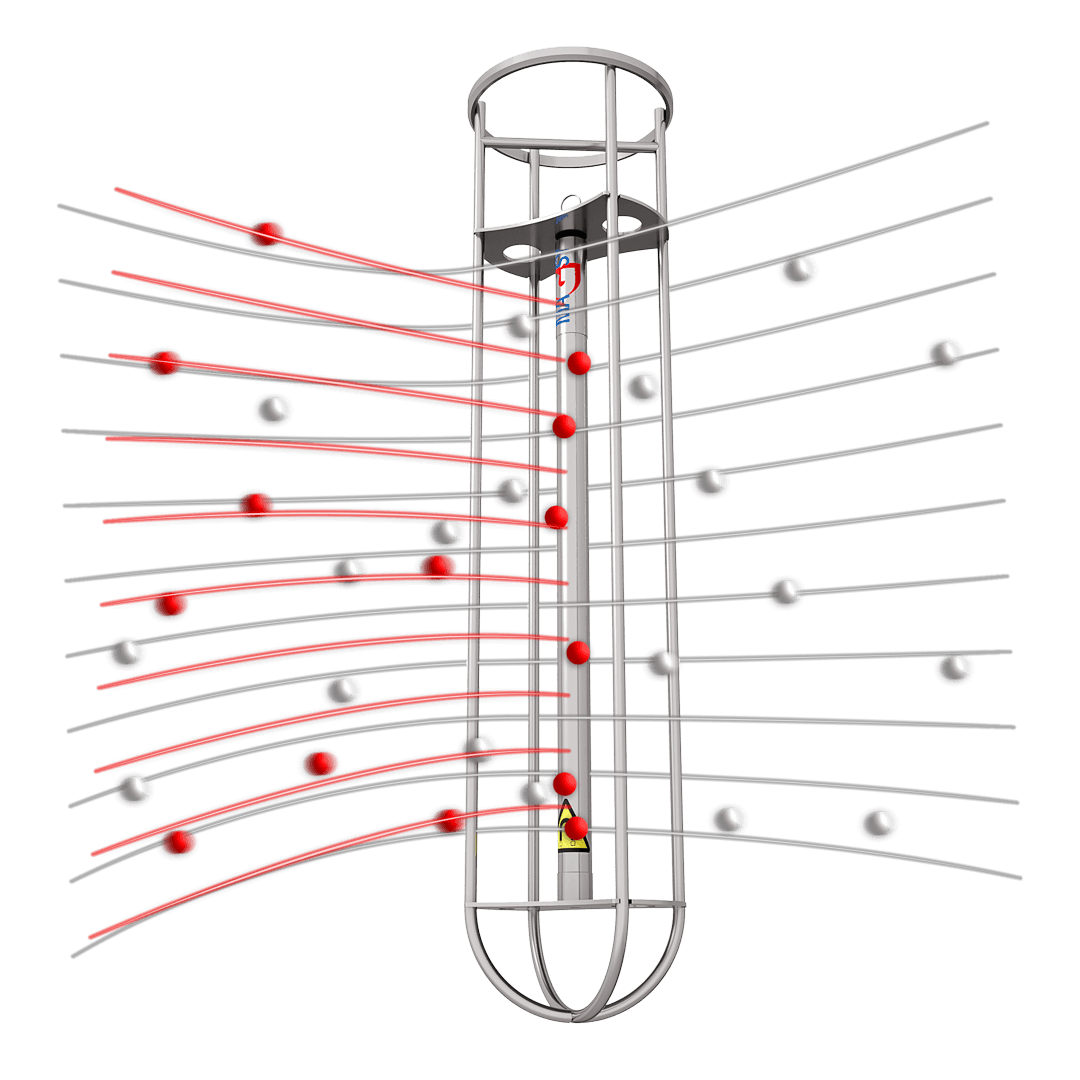

În orice caz, este întotdeauna necesar să se asigure un contact cât mai strâns între impuritățile metalice și bara magnetică. În cazul filtrelor textile, acest lucru este de obicei dificil de realizat, iar contactul cu barele magnetice este înlocuit cu o perioadă mai lungă de timp în care lichidul rămâne în filtrul cu bujie, ceea ce duce, printre altele, la prelungirea timpilor tehnologici. De aceea, firma noastră oferă și întărirea separării magnetice prin instalarea a două bare magnetice într-un suport special adaptat pentru bare magnetice. Astfel, nu este necesară prelungirea timpului în unitatea de filtrare, iar probabilitatea de captare a impurităților feromagnetice crește tocmai prin întărirea cantitativă a barelor magnetice în suport. Pentru curiozitate, puteți descărca graficul care arată cum scade inducția magnetică și forța de rupere în funcție de distanța față de bara magnetică – acest lucru confirmă faptul că mai multe bare instalate cresc probabilitatea de captare a impurităților feromagnetice.

Soluție tehnică

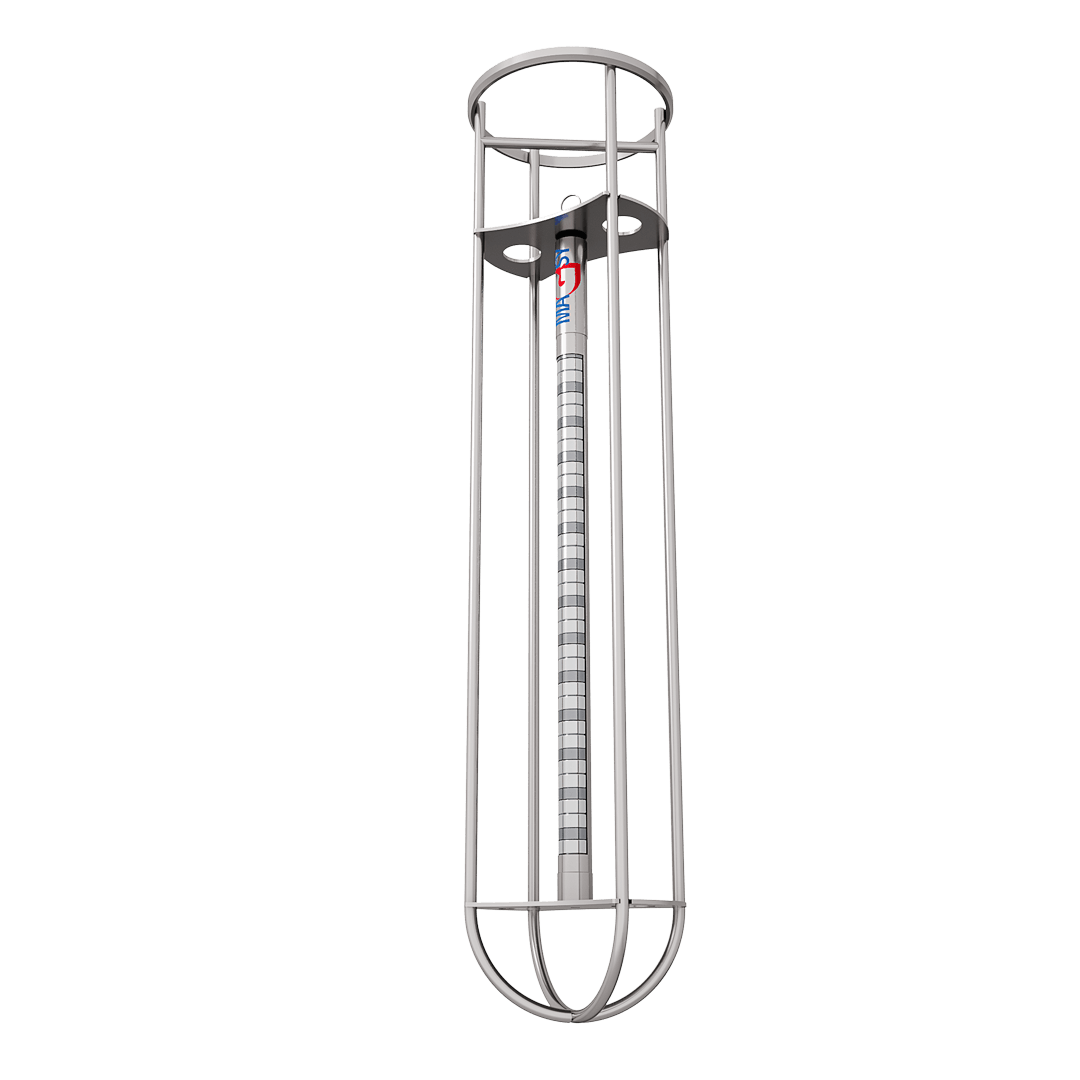

Barele magnetice sunt instalate în suporturi special dezvoltate, proiectate direct pentru majoritatea dimensiunilor filtrelor din țesătură, care pot conține una sau două bare magnetice. Suportul se potrivește confortabil și ergonomic în canelura filtrului cu sârmă și, chiar și la instalarea acestuia, este garantată etanșeitatea maximă a întregului sistem. Numărul de bare care trebuie instalate depinde de tehnologia de producție și de cerințele clientului privind separarea magnetică finală – a se vedea paragraful de mai sus.

Magnetele pentru filtre textile sunt fabricate cu una sau două bare magnetice:

Magnet pentru filtre textile cu o singură bară

Magnet pentru filtre textile cu o singură bară (MTF – 1) – constă dintr-o singură bară magnetică + suport din oțel inoxidabil pentru o singură bară

Magnet pentru filtre textile cu două bare

Magnet pentru filtre textile cu două bare (MTF – 2) – constă dintr-o bară magnetică + suport din oțel inoxidabil pentru două bare

În partea superioară este prevăzută o adâncitură pentru fixarea perfectă a barei magnetice la instalarea acesteia în suportul auxiliar.

Circuitul magnetic deschis special conceput, cu arc mai scurt sau mai lung între capetele polare, garantează o forță magnetică maximă de rupere pentru nevoile dumneavoastră.

Versiunea standard este din oțel inoxidabil 1.4301 / AISI 304. La cerere, pentru utilizarea în medii cu pH agresiv, putem furniza versiunea din materialul 1.4404 / AISI 316. Toate materialele sunt de calitate conform standardelor UE și sunt certificate.

Rezistența la temperatură a barelor magnetice este standard până la 80 ˚C. La cerere, putem pregăti bara magnetică pentru utilizare și la temperaturi mai ridicate, de până la 200 ˚C (pentru temperaturi mai ridicate, vă rugăm să luați în considerare reducerea valorilor noastre magnetice standard cu aproximativ 10-20 %, în funcție de rezistența termică aleasă).

Suport pentru bare magnetice

Suprafața suportului este tratată prin sablare cu bile ceramice, ceea ce conferă un aspect mat uniform. Soluția globală este robustă, solidă și permite o utilizare intensivă.

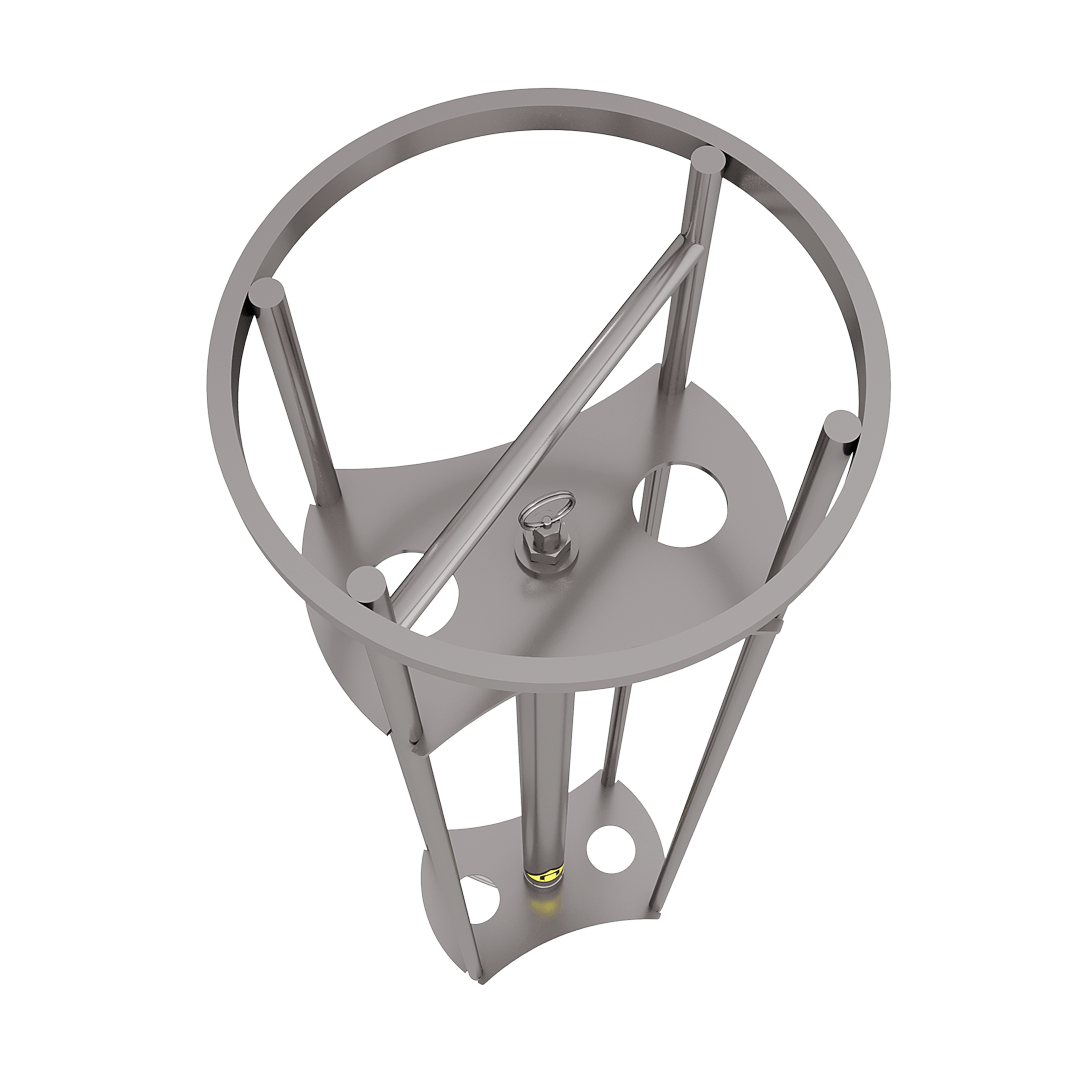

În partea superioară a suportului pentru bare magnetice se află un piston telescopic, care asigură fixarea fermă a barei magnetice în suport și, de asemenea, scoaterea foarte ușoară a acesteia în timpul curățării.

Un element foarte important al suportului pentru bare magnetice este separatorul perforat din oțel inoxidabil, care servește în special din motive de siguranță pentru a asigura separarea perfectă a barelor magnetice în cazul curățării (valabil pentru varianta cu două bare instalate).

Barele magnetice sunt foarte puternice și NU trebuie să se unească NICIODATĂ (vă rugăm să fiți foarte atenți la manipulare – în cazul în care se unesc, este foarte dificil să le separați și există riscul de a vă prinde degetele).

Curățarea barelor magnetice

După scoaterea barei magnetice din suport (în cazul în care ați ales două bare magnetice pentru suportul dvs., scoateți-le pe rând), ștergeți pur și simplu bara în direcția axei sale. Având în vedere că circuitul magnetic se termină la o distanță suficientă de capătul barei magnetice pe ambele părți, impuritățile metalice se desprind foarte ușor. Este însă foarte important să efectuați acest proces purtând echipament de protecție, pentru a evita rănirea mâinilor cu impurități metalice ascuțite, care pot fi, de asemenea, prinse pe bare.

Întrebați-ne – vă vom sfătui!

Producția la comandă este punctul nostru forte.
